P1dB란 무엇인가

P1dB란? RF 증폭기의 1dB 압축점 이해하기

RF 회로나 무선 통신 시스템에서 증폭기는 입력 신호를 일정한 이득으로 증폭하는 역할을 한다. 이상적인 증폭기라면 입력 전력이 1dB 증가할 때 출력 전력도 1dB 증가해야 한다. 예를 들어 증폭기 이득이 10dB라면, 입력이 0dBm일 때 출력은 10dBm, 입력이 5dBm일 때 출력은 15dBm이 되어야 한다. 하지만 실제 증폭기는 입력 전력이 계속 커지면 전원 전압, 트랜지스터 특성, 바이어스 조건, 출력단 구조 등의 한계 때문에 더 이상 선형적으로 출력이 증가하지 않는다. 이때 출력 증가가 둔화되는 현상을 Gain Compression, 이득 압축이라고 한다.

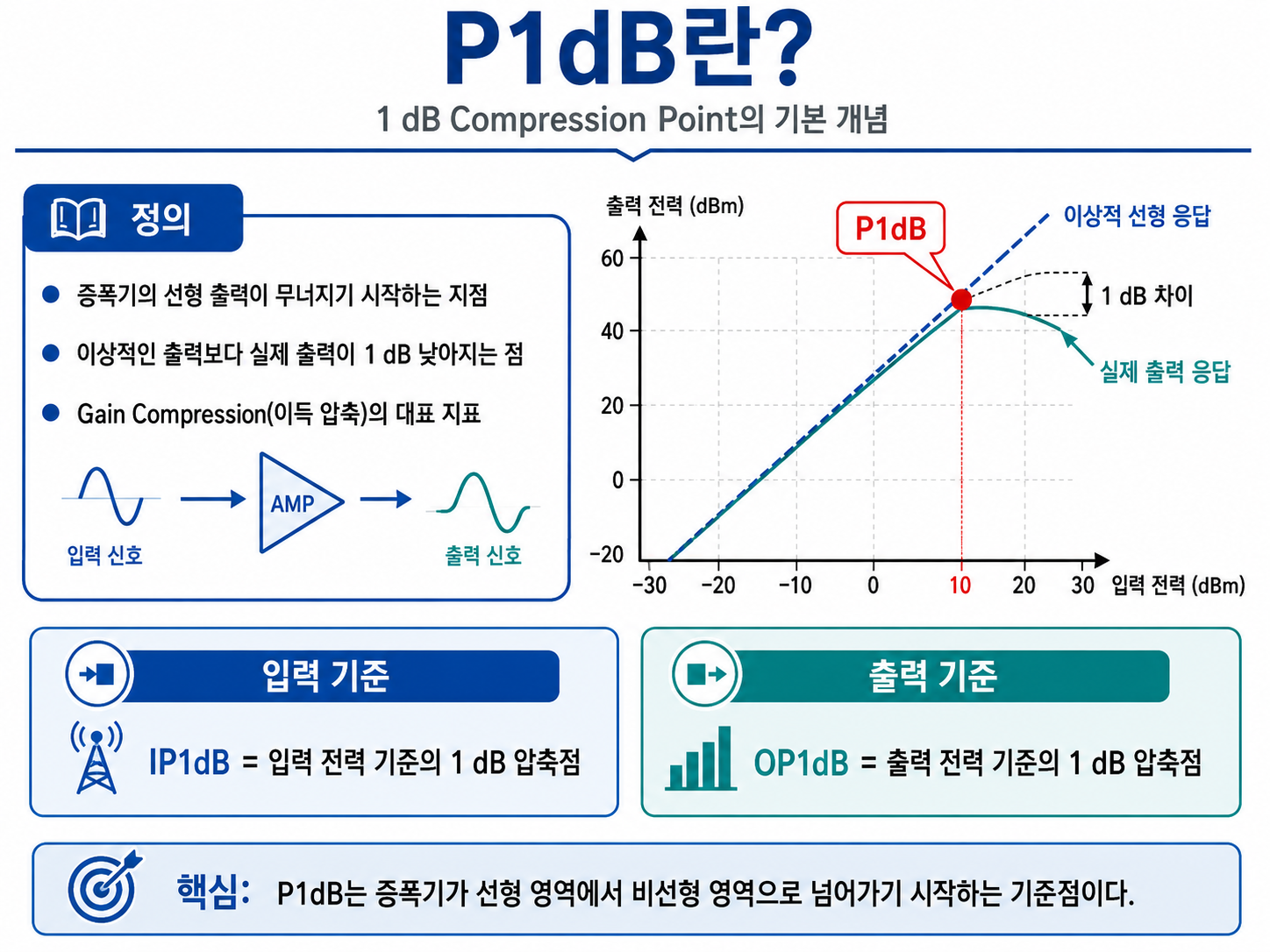

P1dB는 1dB Compression Point, 즉 1dB 이득 압축점을 의미한다. 선형적으로 출력된다고 가정한 이상적인 출력 전력보다 실제 출력 전력이 1dB 낮아지는 지점을 말한다. 다시 말해, 증폭기의 실제 이득이 소신호 이득보다 1dB 감소하는 입력 또는 출력 전력 레벨이다. 예를 들어 소신호 이득이 10dB인 증폭기에서 입력 5dBm일 때 이상적인 출력은 15dBm이지만, 실제 출력이 14dBm이라면 이 지점이 P1dB에 해당한다.

P1dB는 입력 기준과 출력 기준으로 나눌 수 있다. 입력 전력 기준으로 표현하면 Input P1dB, IP1dB이고, 출력 전력 기준으로 표현하면 Output P1dB, OP1dB이다. 일반적으로 송신기나 Power Amplifier에서는 출력 가능한 전력이 중요하므로 OP1dB를 많이 보고, 수신기나 LNA에서는 강한 입력 신호를 얼마나 견디는지가 중요하므로 IP1dB도 중요하게 본다. 단, 실제 데이터시트에서는 출력 P1dB가 더 자주 표기되는 경우가 많다.

---

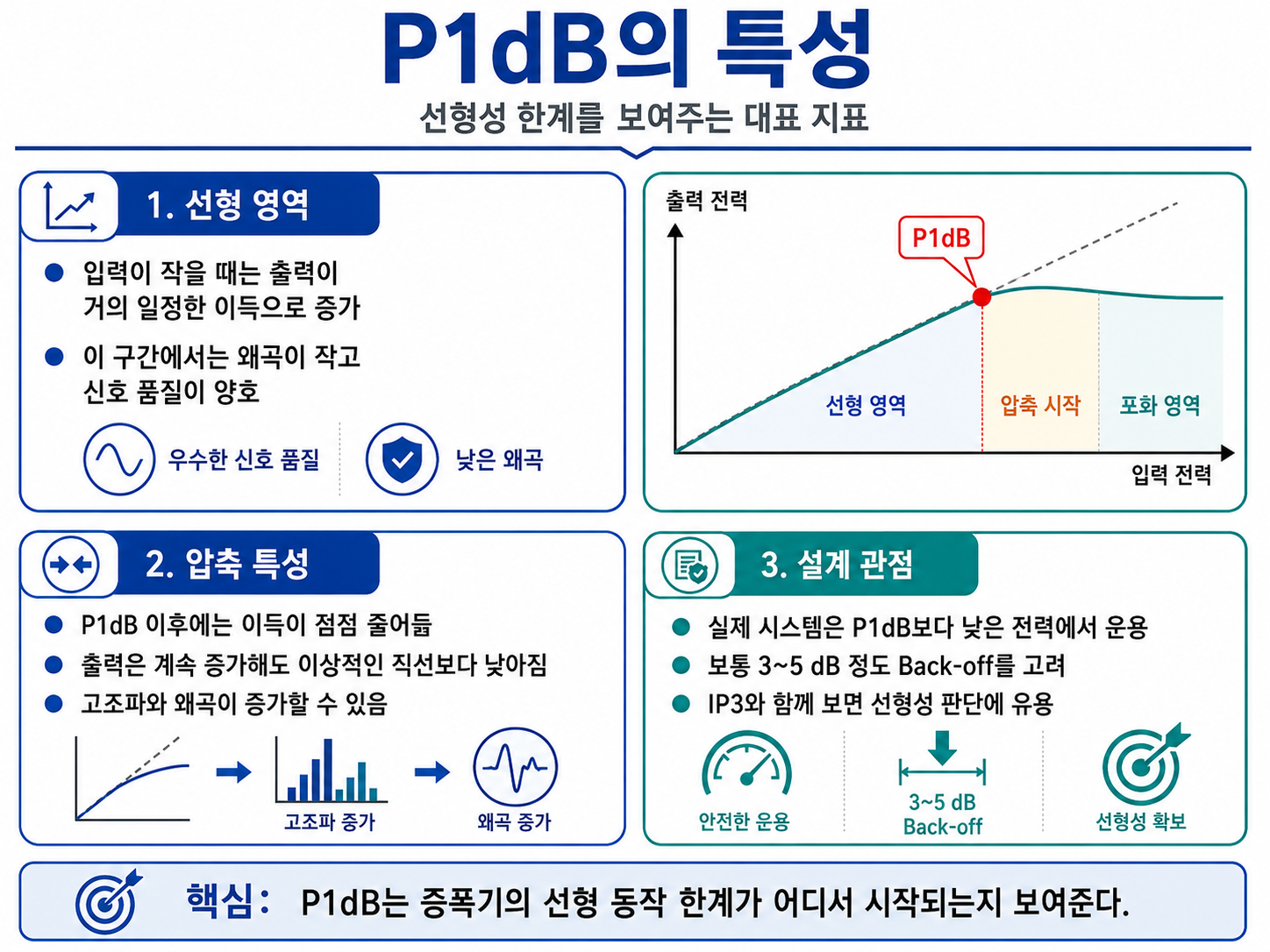

1. P1dB의 특성

P1dB는 증폭기가 선형 영역에서 비선형 영역으로 넘어가기 시작하는 대표적인 기준점이다. 낮은 입력 전력에서는 출력 전력이 입력 전력에 비례하여 증가하지만, 입력이 커질수록 증폭기의 출력단이 포화에 가까워지고 이득이 감소한다. 이때 이상적인 직선 응답과 실제 출력 응답의 차이가 1dB가 되는 지점이 P1dB이다.

P1dB 이후에는 증폭기가 완전히 선형적으로 동작한다고 보기 어렵다. 출력 파형이 찌그러지고, 고조파 성분과 상호변조 왜곡, 즉 IMD가 증가할 수 있다. 특히 다중 주파수 신호나 변조 신호를 증폭하는 경우에는 단순히 출력 전력이 나오는 것보다 신호 품질이 더 중요하기 때문에, 실제 설계에서는 P1dB 지점보다 낮은 전력에서 동작하도록 Back-off를 둔다. 제공한 블로그 자료에서도 P1dB보다 3~5dB 낮게 운용하는 방식을 언급하고 있으며, 광대역 또는 복잡한 변조 신호 증폭기에서는 요구 신호 품질에 따라 더 큰 백오프가 필요할 수 있다.

또한 P1dB는 IP3와 함께 RF 회로의 선형성을 판단하는 대표 지표로 사용된다. IP3는 주로 2-tone 신호에서 발생하는 3차 상호변조 왜곡을 평가하는 지표이고, P1dB는 단일 톤 입력에서 출력 압축을 평가하는 지표에 가깝다. RFDH 자료에서는 OIP3가 이론적으로 P1dB보다 약 9.6dB 높다고 설명되지만, 실제 회로에서는 대략 7~10dB 정도 차이로 보는 경우가 많다고 정리되어 있다. 이 관계는 경험적 참고값이지, 모든 증폭기에 정확히 적용되는 절대 공식은 아니다.

---

2.1 P1dB 지표로 알 수 있는 장점

P1dB의 가장 큰 장점은 증폭기의 실제로 사용 가능한 최대 선형 출력 수준을 직관적으로 보여준다는 점이다. 단순히 포화 출력 Psat만 보면 증폭기가 어느 정도까지 전력을 낼 수 있는지는 알 수 있지만, 그 지점에서 신호가 얼마나 왜곡되는지는 판단하기 어렵다. 반면 P1dB는 “이득이 1dB 압축되는 지점”을 기준으로 하므로, 출력 전력과 선형성 한계를 동시에 판단할 수 있다.

또 다른 장점은 데이터시트 비교가 쉽다는 것이다. RF Power Amplifier, LNA, Gain Block, Mixer, RF Switch 같은 부품들은 주파수, 전원 전압, 바이어스 조건에 따라 성능이 달라진다. 이때 P1dB를 보면 해당 조건에서 어느 정도 입력 또는 출력 전력까지 버틸 수 있는지 빠르게 비교할 수 있다. 특히 PA 설계에서는 목표 송신 출력보다 OP1dB가 충분히 높아야 하고, LNA나 수신단 설계에서는 강한 근접 신호가 들어와도 압축되지 않도록 IP1dB를 확인해야 한다.

또한 P1dB는 전압 한계와 전류 한계를 모두 반영한 전력 기준 지표라는 점에서 유용하다. 단순히 최대 출력 전압이나 최대 출력 전류만 보면 실제 부하 조건에서 어느 정도 전력까지 선형적으로 구동 가능한지 판단하기 어렵다. TI 자료에서는 P1dB가 특정 부하를 구동할 때의 전압·전류 효과를 함께 반영하므로, 단순 출력 전압/전류 스펙보다 RF 출력 한계를 파악하는 데 유용하다고 설명한다.

---

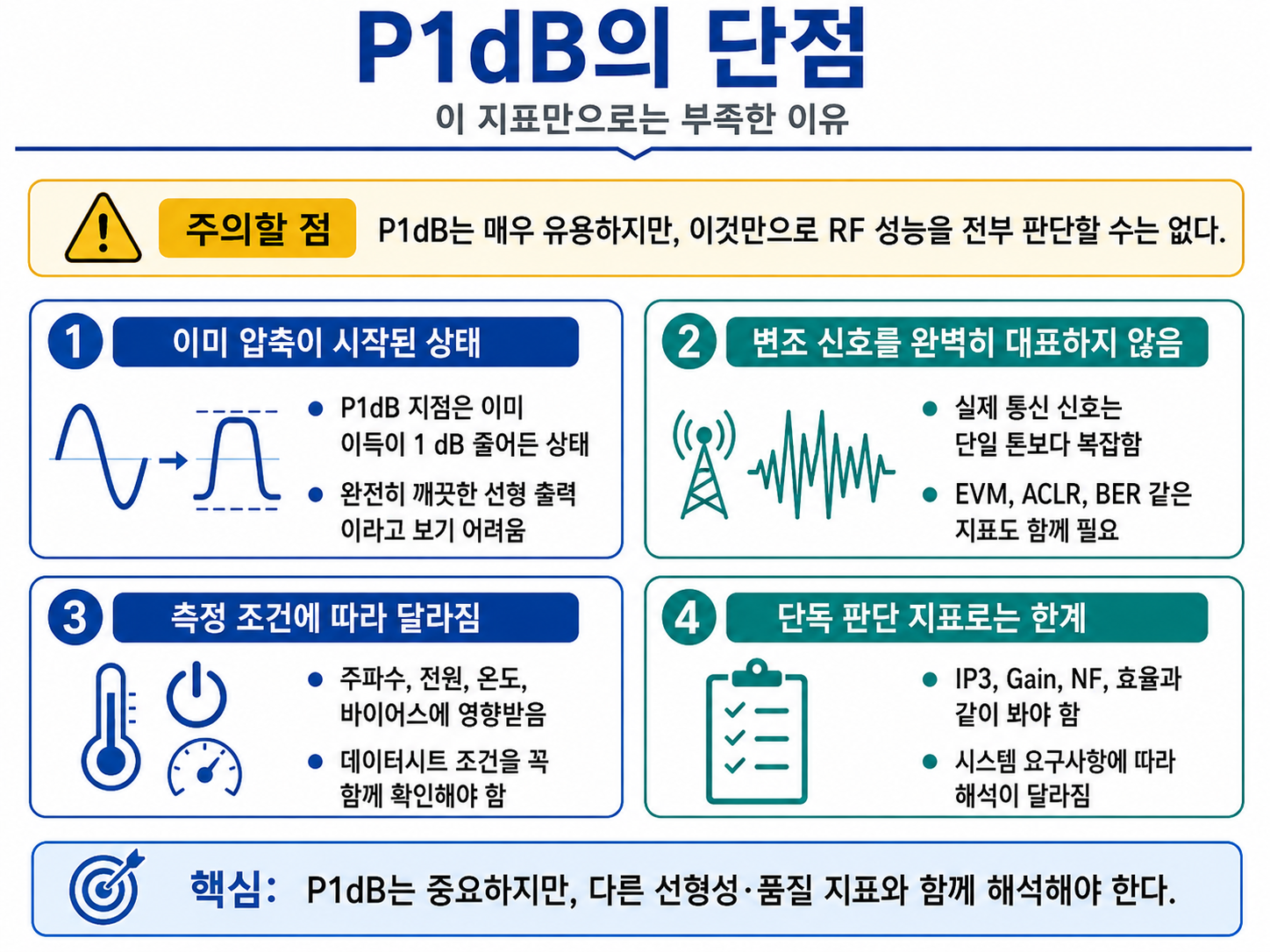

2.2 실무에서 P1dB 지표 맹신하면 안되는 이유

P1dB의 단점은 P1dB 지점 자체가 이미 선형성이 깨지기 시작한 상태라는 점이다. 이름 그대로 이득이 1dB 압축된 상태이므로, P1dB를 “완전히 깨끗하게 사용할 수 있는 출력”으로 보면 안 된다. 변조 신호 품질, EVM, ACLR, ACPR, BER, PER 같은 항목이 중요한 통신 시스템에서는 P1dB 근처까지 밀어붙이면 왜곡이 크게 증가할 수 있다. 따라서 실제 시스템에서는 P1dB보다 충분히 낮은 출력에서 동작하도록 설계 마진을 둔다.

또한 P1dB는 단일 톤 기준 측정값인 경우가 많기 때문에, 실제 통신 신호의 동작을 완전히 대표하지 못할 수 있다. LTE, Wi-Fi, OFDM, LoRa, FSK, GFSK 등 실제 변조 신호는 평균 전력과 피크 전력의 차이, 즉 PAPR이 존재한다. 특히 PAPR이 큰 신호는 순간 피크가 P1dB에 접근하면서 압축이나 왜곡을 유발할 수 있으므로, 평균 출력만 보고 안전하다고 판단하면 안 된다.

마지막으로 P1dB는 측정 조건에 따라 달라진다. 주파수, 온도, 공급 전압, 바이어스 전류, 임피던스 매칭, 부하 조건, 측정 장비 설정에 따라 값이 변할 수 있다. 따라서 데이터시트의 P1dB 값을 볼 때는 반드시 측정 주파수, VDD, 바이어스 조건, 입력/출력 기준, 온도 조건을 같이 확인해야 한다.

---

3. P1dB는 주로 어디에 사용되는가?

P1dB는 RF 송신기, 수신기, 증폭기, 믹서, 스위치 등 비선형 특성이 문제가 되는 거의 모든 RF 블록에서 사용된다. 가장 대표적인 사용처는 Power Amplifier, PA이다. PA에서는 목표 송신 출력이 P1dB에 너무 가까우면 출력은 나오더라도 고조파, 스퓨리어스, ACLR, EVM 특성이 나빠질 수 있다. 그래서 송신 출력 요구사항보다 충분히 높은 OP1dB를 가진 PA를 선택하고, 필요 시 출력 백오프를 적용한다.

수신기에서는 LNA와 Mixer의 입력 P1dB가 중요하다. 수신기는 매우 작은 신호를 증폭해야 하지만, 동시에 근처에 강한 간섭 신호가 들어올 수도 있다. 이때 LNA나 Mixer의 IP1dB가 낮으면 강한 입력 신호에 의해 수신단이 압축되고, 원하는 신호의 감도나 복조 성능이 저하될 수 있다. 따라서 수신기 설계에서는 Noise Figure뿐 아니라 IP1dB, IIP3 같은 선형성 지표를 함께 확인해야 한다.

RF Switch나 Attenuator 같은 수동 또는 준수동 부품에서도 P1dB가 사용된다. 이 경우 P1dB는 이득이 아니라 삽입손실 또는 감쇠 특성이 입력 전력에 의해 변하기 시작하는 기준으로 볼 수 있다. 예를 들어 RF Switch의 P1dB가 낮으면 높은 송신 전력이 통과할 때 삽입손실이 증가하거나 신호가 압축될 수 있다.

결론

P1dB는 RF 증폭기나 RF 부품이 어느 정도 전력까지 선형적으로 동작할 수 있는지를 판단하는 핵심 지표이다. 정확히는 이상적인 선형 출력보다 실제 출력이 1dB 낮아지는 지점이며, 이 지점부터는 증폭기가 압축 영역에 들어갔다고 볼 수 있다. P1dB가 높을수록 더 큰 신호를 선형적으로 처리할 수 있으므로 일반적으로 좋은 특성으로 평가된다. 하지만 P1dB 지점은 이미 1dB의 이득 압축이 발생한 상태이므로, 실제 통신 시스템에서는 P1dB보다 낮은 출력에서 동작하도록 충분한 백오프를 두는 것이 안전하다.

RF 회로 설계에서는 P1dB만 단독으로 보는 것이 아니라 Gain, Noise Figure, IP3, Harmonic, Spurious, EVM, ACLR, 전류 소모, 효율 등을 함께 봐야 한다. 특히 PA에서는 OP1dB와 출력 백오프가 중요하고, 수신기에서는 IP1dB와 IIP3가 중요하다. 따라서 P1dB는 단순한 출력 전력 스펙이 아니라, RF 회로의 선형성 한계와 실제 사용 가능 전력 범위를 판단하는 기준으로 이해하는 것이 맞다.
