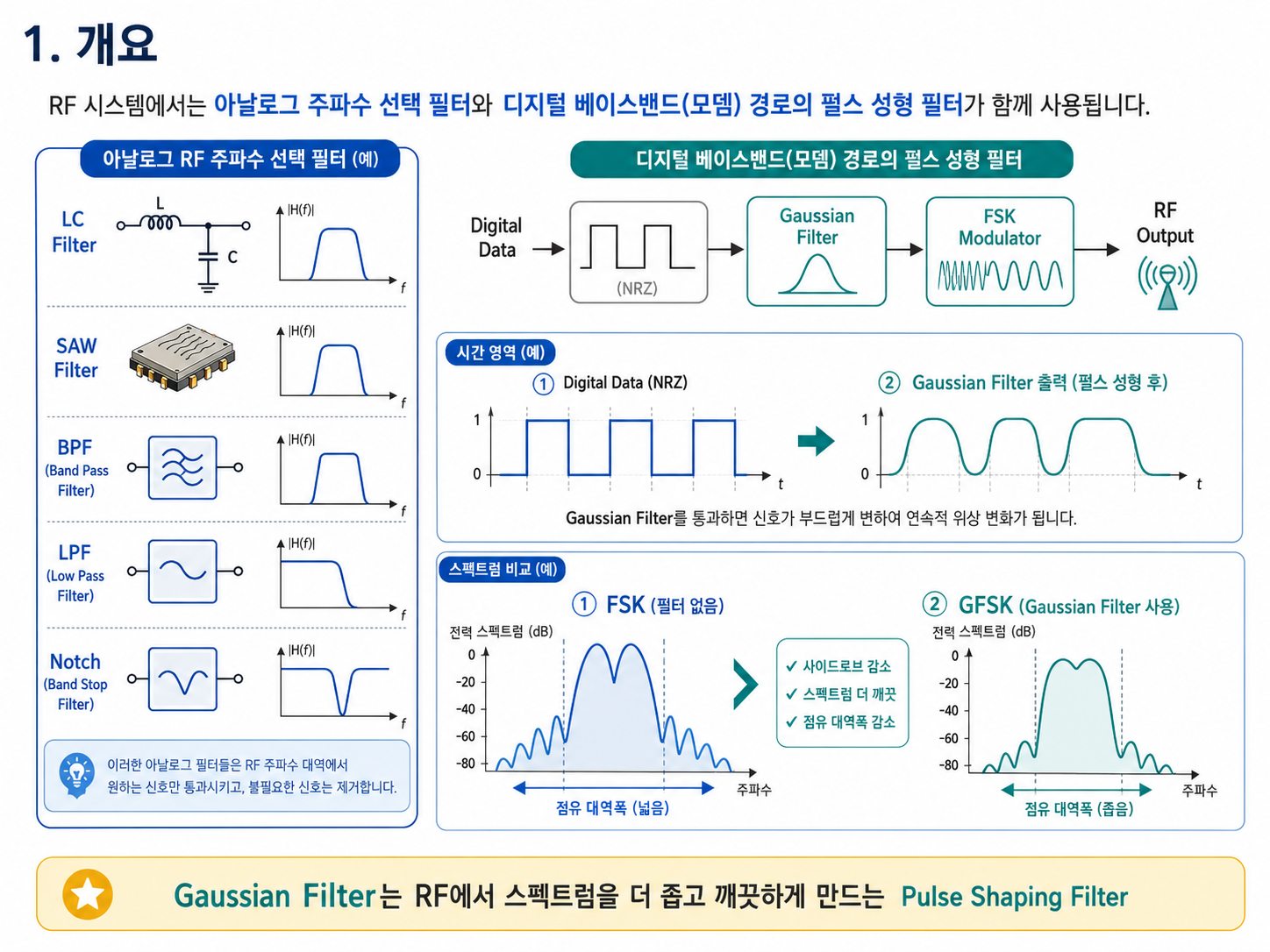

1. 개요
RF 시스템에서 필터라고 하면 보통 LC 필터, SAW 필터, BPF, LPF, Notch Filter 같은 주파수 선택형 아날로그 필터를 먼저 떠올린다. 하지만 디지털 무선 통신에서는 RF 출력단에 도달하기 전, Baseband 또는 Modem 내부에서 신호의 모양을 다듬는 필터도 매우 중요하다.
그 대표적인 예가 Gaussian Filter이다. 특히 FSK 계열 변조에서 Gaussian Filter를 적용하면 일반 FSK가 GFSK, Gaussian Frequency Shift Keying 형태가 된다. GFSK는 데이터를 바로 주파수 편이시키는 것이 아니라, 먼저 데이터 파형을 Gaussian Filter로 부드럽게 만든 뒤 FSK 변조를 수행한다. 이렇게 하면 심볼 전환 순간의 급격한 변화가 줄어들고, 결과적으로 송신 스펙트럼의 사이드로브와 대역 외 방사가 감소한다.
즉, RF 관점에서 Gaussian Filter는 단순히 “노이즈를 줄이는 필터”라기보다 디지털 변조 신호의 스펙트럼을 더 좁고 깨끗하게 만드는 Pulse Shaping Filter로 이해하는 것이 맞다.

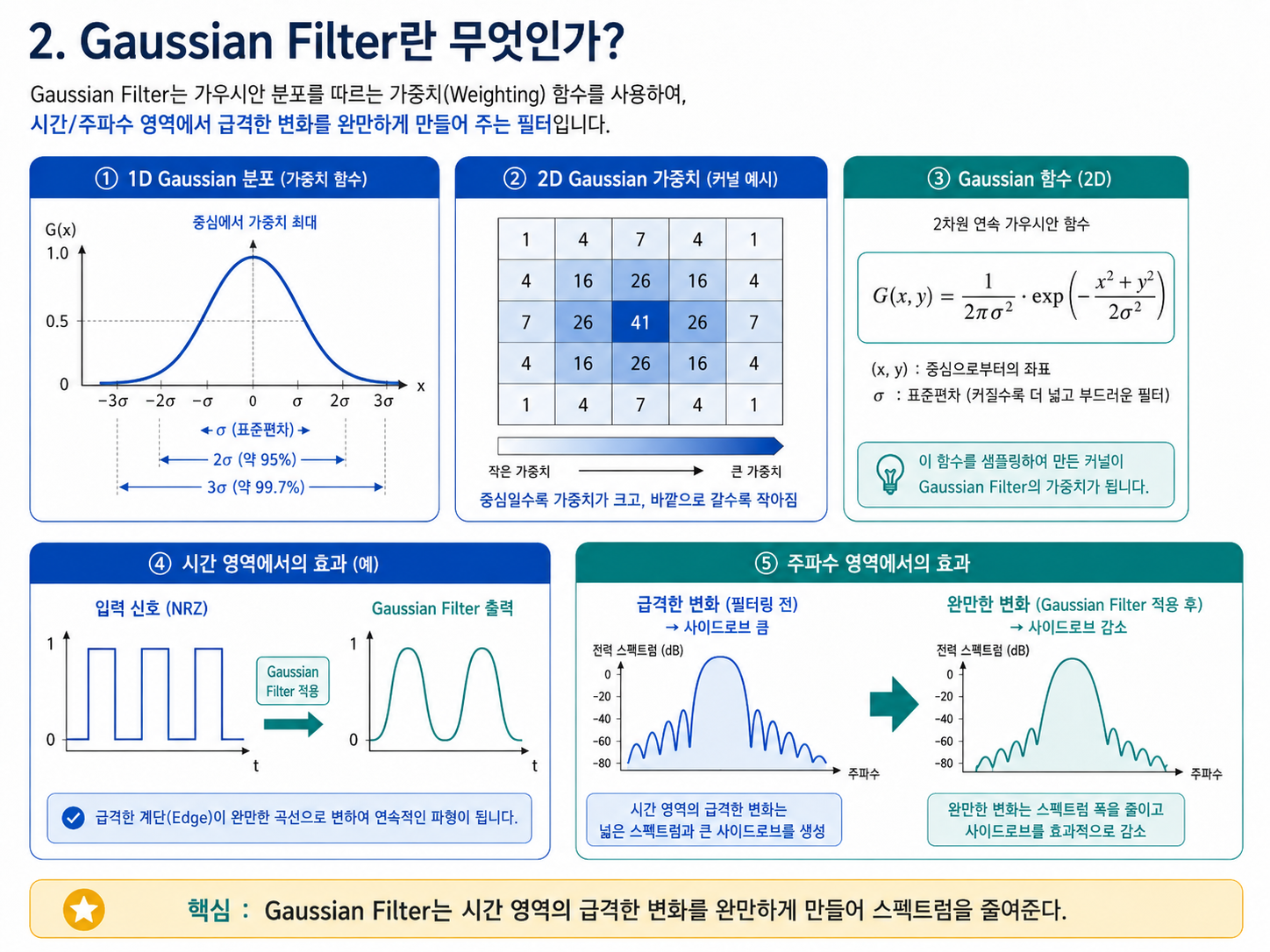

2. Gaussian Filter란 무엇인가?
Gaussian Filter는 이름 그대로 Gaussian Distribution, 즉 정규분포 형태의 가중치를 사용하는 필터이다. 중심부의 가중치가 가장 크고, 중심에서 멀어질수록 가중치가 작아지는 형태를 가진다. 영상처리에서는 주변 픽셀을 단순 평균 내는 Mean Filter와 달리, 중심 픽셀에 가까운 값에 더 큰 가중치를 주어 더 자연스러운 블러링을 만든다.
일반적인 2차원 Gaussian 함수는 다음과 같이 표현된다.
여기서 는 표준편차이며, σ가 커질수록 분포가 넓어지고 필터링 효과가 강해진다. 영상처리에서는 이 값이 커질수록 이미지가 더 부드러워지고, RF에서는 데이터 파형의 전환이 더 완만해진다고 이해할 수 있다.
RF 통신에서 중요한 것은 이 개념이 시간 영역의 데이터 파형을 부드럽게 만든다는 점이다. 디지털 데이터는 0과 1이 급격히 바뀌는 사각파 형태를 가지는데, 이런 급격한 전환은 주파수 영역에서 넓은 대역폭과 큰 사이드로브를 만든다. Gaussian Filter는 이 급격한 전환을 완만하게 만들어 대역폭을 줄이는 역할을 한다.
3. RF에서 Gaussian Filter는 어디에 들어가는가?
RF 회로 관점에서 주의할 점이 있다. Gaussian Filter는 보통 안테나 앞단의 LC 필터처럼 보드 위에 L, C로 구성되는 필터가 아니다. 대부분의 경우 RF IC 내부의 디지털 베이스밴드 또는 모뎀 블록에서 구현되는 Pulse Shaping Filter이다.
일반 FSK 송신 흐름을 단순화하면 다음과 같다.
디지털 데이터 → FSK 변조 → RF 송신GFSK 송신 흐름은 다음과 같이 바뀐다.
디지털 데이터 → Gaussian Filter → FSK 변조 → RF 송신즉, Gaussian Filter는 데이터를 RF로 올리기 전에 0/1 데이터의 transition을 부드럽게 shaping한다. 이 때문에 FSK의 급격한 주파수 전환이 완화되고, 송신 신호의 점유 대역폭과 인접 채널 간섭이 줄어든다.
Analog Devices의 ADF7021 데이터시트에서도 Gaussian 또는 Raised Cosine filtering을 송신 spectral efficiency 개선용으로 설명하며, ADF7021은 2FSK에서 BT=0.5 Gaussian filtering을 지원한다고 명시되어 있다. 또한 이런 필터가 디지털 선형 위상 구조로 구현되어 BT와 roll-off 같은 파라미터를 정밀하게 제어할 수 있고, 온도 및 전원 변화에 대해서도 안정적인 송신 스펙트럼을 제공한다고 설명한다.
4. FSK와 GFSK의 차이
FSK는 Frequency Shift Keying의 약자로, 0과 1을 서로 다른 주파수로 표현하는 변조 방식이다. 예를 들어 1이면 중심 주파수보다 높은 쪽으로 편이시키고, 0이면 낮은 쪽으로 편이시키는 식이다.
문제는 일반 FSK에서 심볼이 바뀌는 순간 주파수가 비교적 급격하게 전환될 수 있다는 점이다. 이 급격한 전환은 시간 영역에서는 사각파성 변화로 보이고, 주파수 영역에서는 넓은 스펙트럼과 큰 사이드로브로 나타난다.
GFSK는 이 문제를 줄이기 위해 데이터가 FSK 변조기로 들어가기 전에 Gaussian Filter를 통과시킨다. 그 결과 주파수 전환이 완만해지고, 스펙트럼이 더 compact해진다. GFSK는 일반 FSK보다 필요한 송신 대역폭을 줄이는 데 유리하지만, 필터링 때문에 심볼 간 간섭, 즉 ISI가 증가할 수 있다.
정리하면 다음과 같다.
5. BT 값의 의미
RF에서 Gaussian Filter를 이야기할 때 자주 나오는 파라미터가 BT이다. BT는 Bandwidth-Time product를 의미하며, Gaussian Filter의 3 dB bandwidth BB와 symbol time TT의 곱이다. MathWorks의 Gaussian FIR pulse-shaping filter 문서에서도 BT를 필터의 3 dB bandwidth와 symbol time의 곱으로 설명한다.
BT 값은 Gaussian Filter의 강도를 결정하는 핵심 파라미터다.
BT가 작으면 필터링이 강해져서 스펙트럼은 더 좁아진다. 대신 심볼 간 간섭이 증가할 수 있다.
BT가 크면 필터링이 약해져서 ISI는 줄어들지만, 스펙트럼은 더 넓어진다.
즉, BT는 점유 대역폭과 수신 성능 사이의 trade-off를 조절하는 값이다. Oregon State 논문 자료에서도 GFSK는 constant envelope, compact spectrum, bandwidth-performance trade-off 측면에서 유용하며, BT를 낮추면 스펙트럼은 더 compact해지지만 BER 측면에서는 불리해질 수 있다고 설명한다.
6. Gaussian Filter를 적용했을 때 장점
6.1 점유 대역폭 감소
Gaussian Filter의 가장 큰 장점은 송신 신호의 점유 대역폭을 줄일 수 있다는 점이다. FSK에서 데이터 전환이 급격하면 넓은 대역의 주파수 성분이 발생한다. Gaussian Filter는 이 전환을 완만하게 만들어 스펙트럼을 더 좁게 만든다.
이 특성은 특히 협대역 RF 시스템에서 중요하다. 예를 들어 169 MHz, 433 MHz, 868 MHz, 915 MHz 같은 ISM/SRD 대역에서는 채널 간격과 점유 대역폭 제한이 중요하다. 이때 GFSK는 일반 FSK보다 방사 스펙트럼 관리에 유리하다.
6.2 대역 외 방사 감소
Gaussian Filter는 송신 데이터의 급격한 transition을 줄이기 때문에 sideband power를 줄이는 데 도움이 된다. 이는 인접 채널 간섭과 spurious-like emission을 낮추는 방향으로 작용한다. Wikipedia의 FSK 설명에서도 GFSK는 데이터 pulse를 Gaussian Filter로 처리해 transition을 부드럽게 만들고, sideband power와 인접 채널 간섭을 줄이는 장점이 있다고 설명한다.
6.3 Constant Envelope 특성 유지
GFSK는 기본적으로 FSK 계열이므로 ASK, QAM 같은 진폭 변조 계열에 비해 envelope 변화가 작다. 이 특성은 PA 설계 측면에서 유리하다. 송신 신호의 envelope가 일정하면 PA를 비교적 효율 좋은 영역에서 동작시키기 쉽고, AM-AM / AM-PM 왜곡에 대한 민감도도 낮아진다. GFSK가 constant envelope와 compact spectrum 특성을 가진다는 설명은 GFSK 관련 학술 자료에서도 확인된다.
6.4 실제 RF IC에서 널리 지원됨
Gaussian Filtering은 이론적인 기법에 그치지 않고 실제 RF IC에서 많이 지원된다. 예를 들어 ADF7021은 2FSK에서 BT=0.5 Gaussian filtering을 지원하고, ADF7024도 GFSK modulation에서 fixed BT=0.5 Gaussian filter를 사용한다고 명시한다.

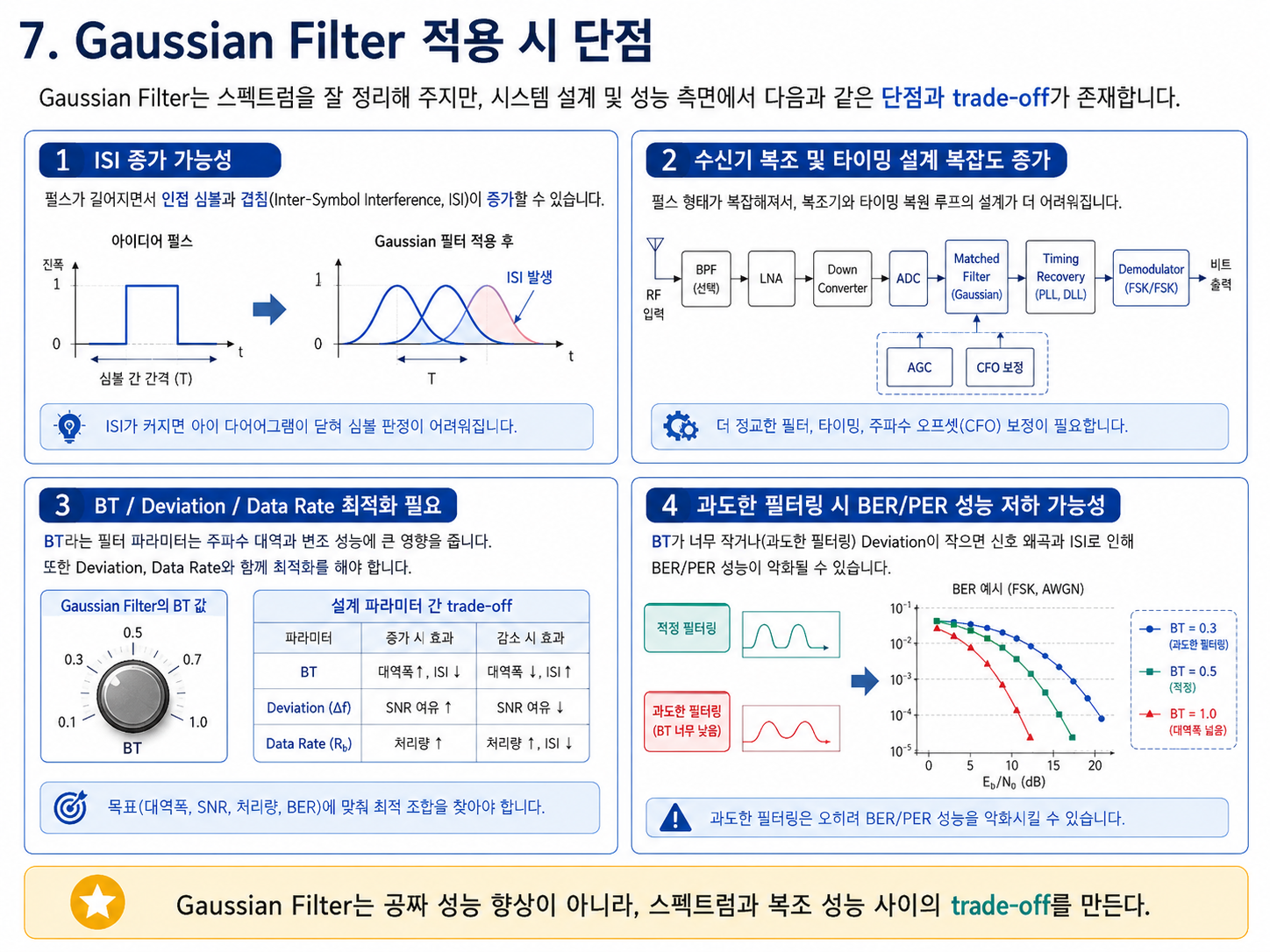

7. Gaussian Filter 적용 시 단점
7.1 ISI 증가 가능성
Gaussian Filter는 데이터 전환을 부드럽게 만드는 대신, 하나의 심볼 에너지가 인접 심볼 시간까지 퍼질 수 있다. 이 현상을 Inter-Symbol Interference, ISI라고 한다.
BT 값을 작게 설정하면 스펙트럼은 좁아지지만, 시간 영역에서는 pulse가 넓게 퍼져 ISI가 커질 수 있다. 따라서 무조건 BT를 낮추는 것이 좋은 것은 아니다. RF 설계에서는 원하는 channel bandwidth, data rate, frequency deviation, receiver sensitivity, BER/PER 조건을 함께 고려해야 한다.
7.2 수신기 설계 난이도 증가
GFSK는 일반 FSK보다 스펙트럼은 깨끗하지만, 수신기 입장에서는 Gaussian Filtering에 의해 심볼 경계가 덜 날카로워진 신호를 복원해야 한다. 따라서 demodulator, timing recovery, frequency offset 보정, slicer threshold 설계가 중요해진다.
특히 저전력 RF IC에서는 수신 성능, demodulator 복잡도, 전류 소모, latency 사이의 trade-off가 발생한다.
7.3 규격을 맞추려면 BT, Deviation, Data Rate를 같이 봐야 함
GFSK의 대역폭은 Gaussian Filter만으로 결정되지 않는다. 실제 점유 대역폭은 data rate, frequency deviation, modulation index, BT, PA ramping, PLL modulation path, IF/RX filter bandwidth까지 함께 영향을 받는다.
따라서 “Gaussian Filter를 켜면 무조건 대역폭이 줄어든다”는 표현은 반만 맞다. 실제 RF 측정에서는 spectrum analyzer로 occupied bandwidth, adjacent channel power, spurious emission을 확인해야 한다.
8. 실제 적용 사례
8.1 Bluetooth / BLE
Bluetooth Low Energy의 물리 계층은 GFSK를 사용한다. Bluetooth Core Specification에서는 LE modulation을 GFSK로 정의하고, bandwidth-bit period product를 BT=0.5로 규정한다. 또한 modulation index는 0.45~0.55 범위로 명시되어 있다.
즉, BLE에서 Gaussian Filter는 선택 사항이 아니라 표준 PHY의 일부이다. 1 Mbps급 데이터 전송을 하면서도 2.4 GHz ISM 대역에서 여러 채널이 공존할 수 있도록, 스펙트럼을 제한하는 역할을 한다.
8.2 Sub-GHz FSK/GFSK RF IC
Sub-GHz RF IC에서도 GFSK는 흔히 사용된다. Analog Devices ADF7021은 2FSK modulation에서 Gaussian filtering, BT=0.5를 지원하며, 송신 spectral efficiency 개선 목적으로 Gaussian 또는 Raised Cosine filtering을 사용할 수 있다고 설명한다.
ADF7023 계열 역시 GFSK/GMSK modulation에서 Gaussian Filter의 BT product가 0.5로 고정되어 있다고 명시되어 있다.
이런 IC에서는 사용자가 외부에 Gaussian Filter 회로를 구성하는 것이 아니라, 보통 레지스터 설정으로 modulation type을 2FSK 또는 GFSK로 선택한다.
8.3 협대역 원격 검침 / IoT / Telemetry
저속, 장거리, 협대역 통신에서는 채널 간격이 좁고 방사 규격이 까다로운 경우가 많다. 이때 GFSK는 일반 FSK 대비 스펙트럼을 더 정돈할 수 있어 원격 검침, 산업용 센서, telemetry, 리모컨, 추적 장치 같은 분야에서 사용된다.
특히 송신 출력이 높거나 채널 간격이 좁은 시스템에서는 Gaussian Filtering이 adjacent channel leakage를 낮추는 데 도움이 될 수 있다. 다만 최종 적합성은 실제 측정값으로 판단해야 한다.

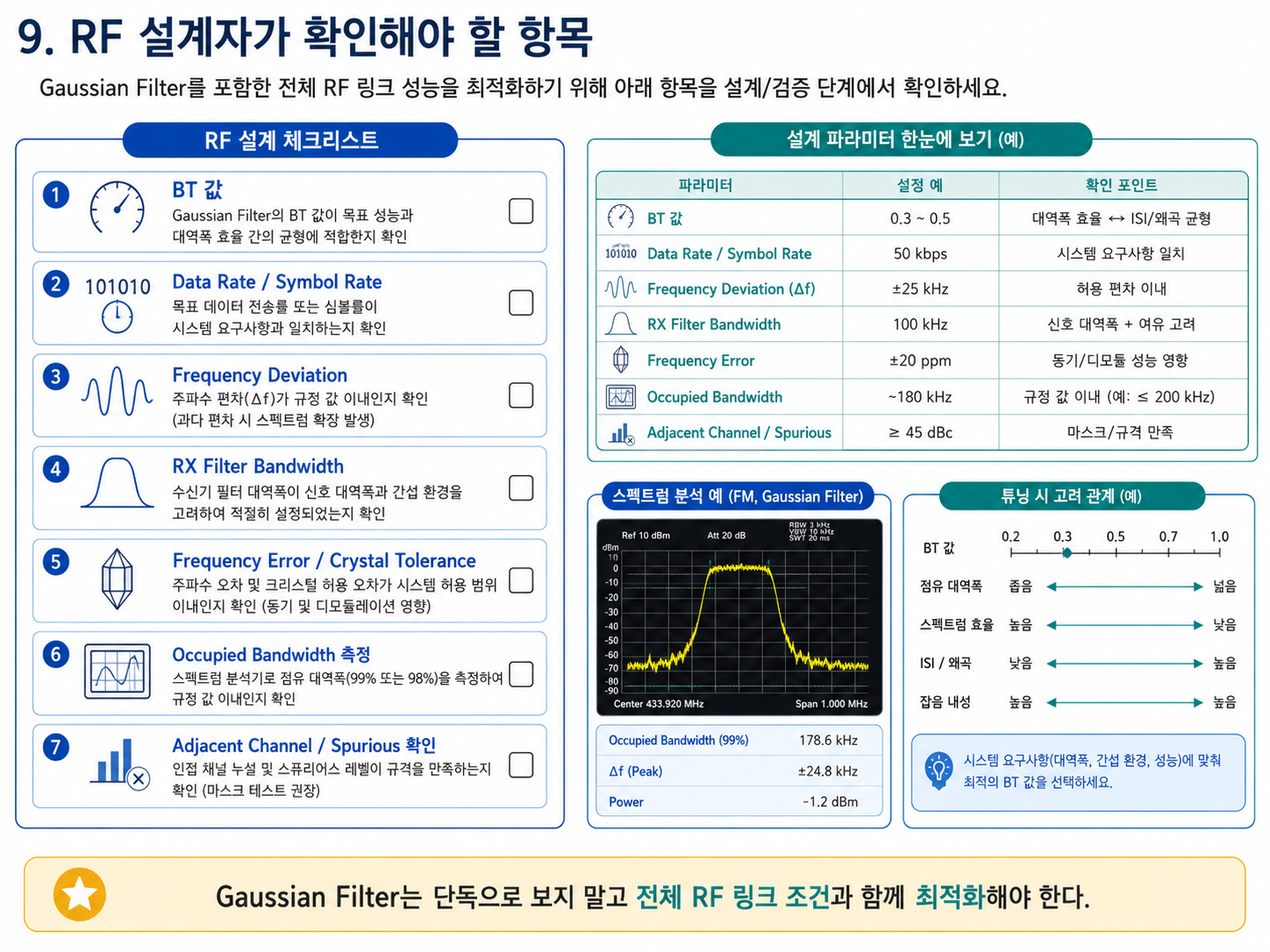

9. RF 설계자가 Gaussian Filter를 볼 때 확인해야 할 항목
Gaussian Filter를 적용하거나 GFSK 모드를 사용할 때는 다음 항목을 같이 확인해야 한다.
- BT 값
보통 0.3, 0.5, 0.7 같은 값이 사용된다. BT가 작으면 대역폭은 줄지만 ISI가 커질 수 있다. - Data Rate / Symbol Rate
Gaussian Filter의 시간축 효과는 symbol time과 직접 관련된다. 같은 BT라도 data rate가 바뀌면 실제 필터 bandwidth도 달라진다. - Frequency Deviation
FSK/GFSK의 점유 대역폭은 deviation에 크게 영향을 받는다. Gaussian Filter를 적용해도 deviation이 너무 크면 occupied bandwidth가 넓어질 수 있다. - RX Filter Bandwidth
송신 신호를 좁게 만들었다고 해서 수신 대역폭을 무조건 좁힐 수 있는 것은 아니다. 주파수 오차, 온도 drift, crystal tolerance, modulation index variation을 고려해야 한다. - Regulatory 측정 항목
CE/FCC 관점에서는 occupied bandwidth, conducted/radiated spurious, adjacent channel power 등을 실제 측정해야 한다.
10. 결론
Gaussian Filter는 RF 시스템에서 단순한 “노이즈 제거 필터”가 아니라, 디지털 변조 신호의 스펙트럼을 제어하기 위한 Pulse Shaping Filter로 보는 것이 정확하다.
특히 FSK 계열에서는 Gaussian Filter를 적용하면 GFSK가 되며, 데이터 전환이 부드러워져 송신 스펙트럼이 더 좁고 깨끗해진다. 이로 인해 점유 대역폭 감소, 대역 외 방사 감소, 인접 채널 간섭 완화 같은 장점이 있다.
하지만 Gaussian Filter는 공짜 성능 개선이 아니다. BT 값을 낮춰 스펙트럼을 좁히면 ISI가 증가할 수 있고, 수신기 복조 성능이나 BER/PER이 나빠질 수 있다. 따라서 RF 설계에서는 Gaussian Filter를 Data Rate, Deviation, Modulation Index, RX Bandwidth, 규격 측정 조건과 함께 최적화해야 한다.
한 줄로 정리하면 다음과 같다.
RF에서 Gaussian Filter는 FSK 신호의 급격한 주파수 전환을 부드럽게 만들어, 대역폭과 대역 외 방사를 줄이는 Pulse Shaping Filter이다. 다만 BT 설정에 따라 스펙트럼 효율과 수신 성능 사이의 trade-off가 발생한다.
