HeadRush Flex Prime 풋 스위치 교체

https://www.mule.co.kr/bbs/userguide/guide?v=v&idx=59820526

헤드러쉬 MX5 풋스위치 교체 | 중고악기 뮬

해당 글을 참조하여 스위치 교체하였습니다



헤드러쉬 쓰시는 분들이라면 공감하실 내용인데 스위치 응답이 너무 느리거나 스위치가 너무 예민해서 합주 하실 때나 공연 시 망하신 경험 있으실 껍니다 [다른건 다 좋은데 왜 풋스위치만 ㅜㅜ;;]



우선 저는 플프 기준으로 설명드리겠습니다

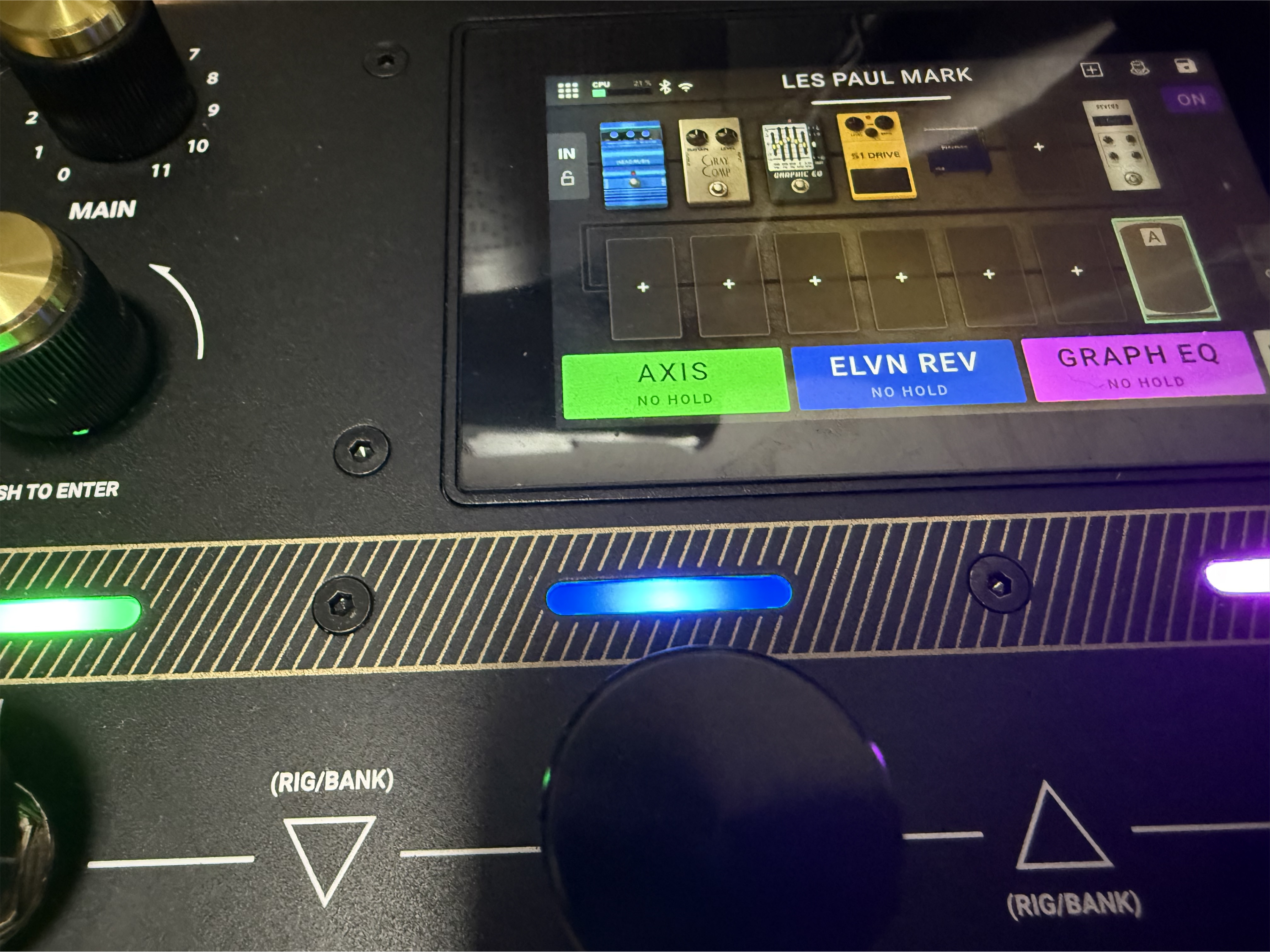

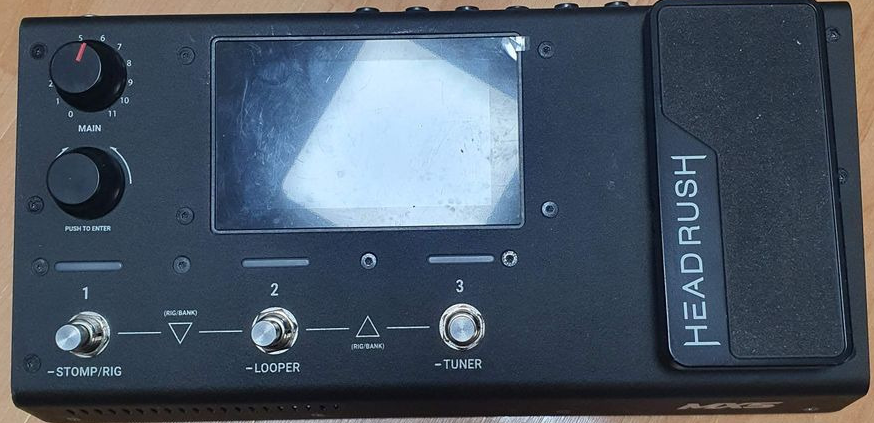

MX5 정면과 플프 정면은 구조가 같으므로 정면에 보이는 나사를 전부 육각렌치로 풀어줍니다. [2mm 육각렌치]

측면에도 나사가 있으니 잘 풀어줍시다

그 후 뒷 판에 보이는 볼륨 패달 나사를 풀어주면

다음과 같이 됩니다 이 때 화면 정면에 보이는 검은색 선은 뽑아지니 끊어지지 않게 PCB 연결부와 잘 해제해주세요

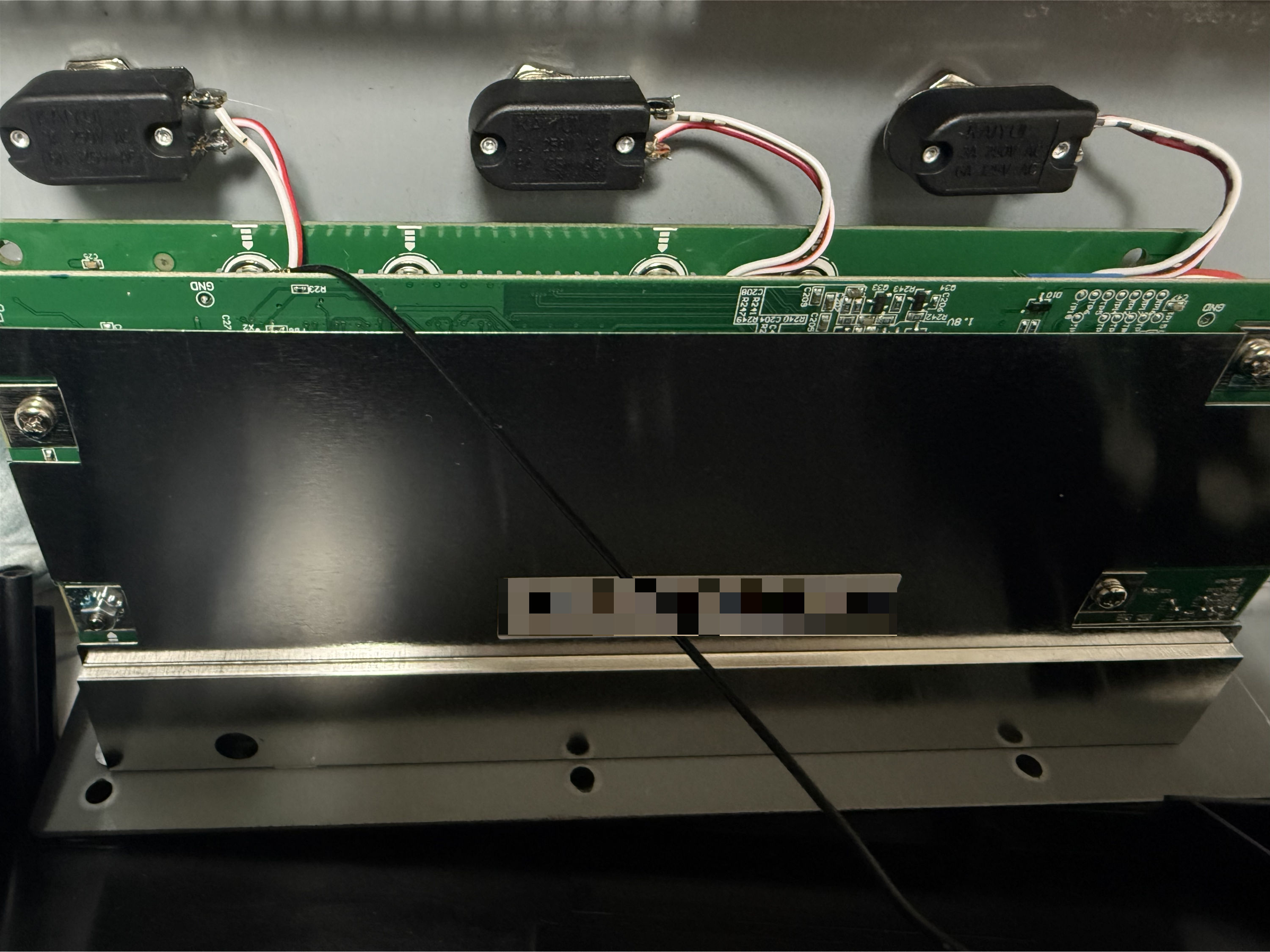

다음과 같이 스위치가 나옵니다 해당 스위치를 분리하기 위해서는 몽키 스패너가 필요합니다

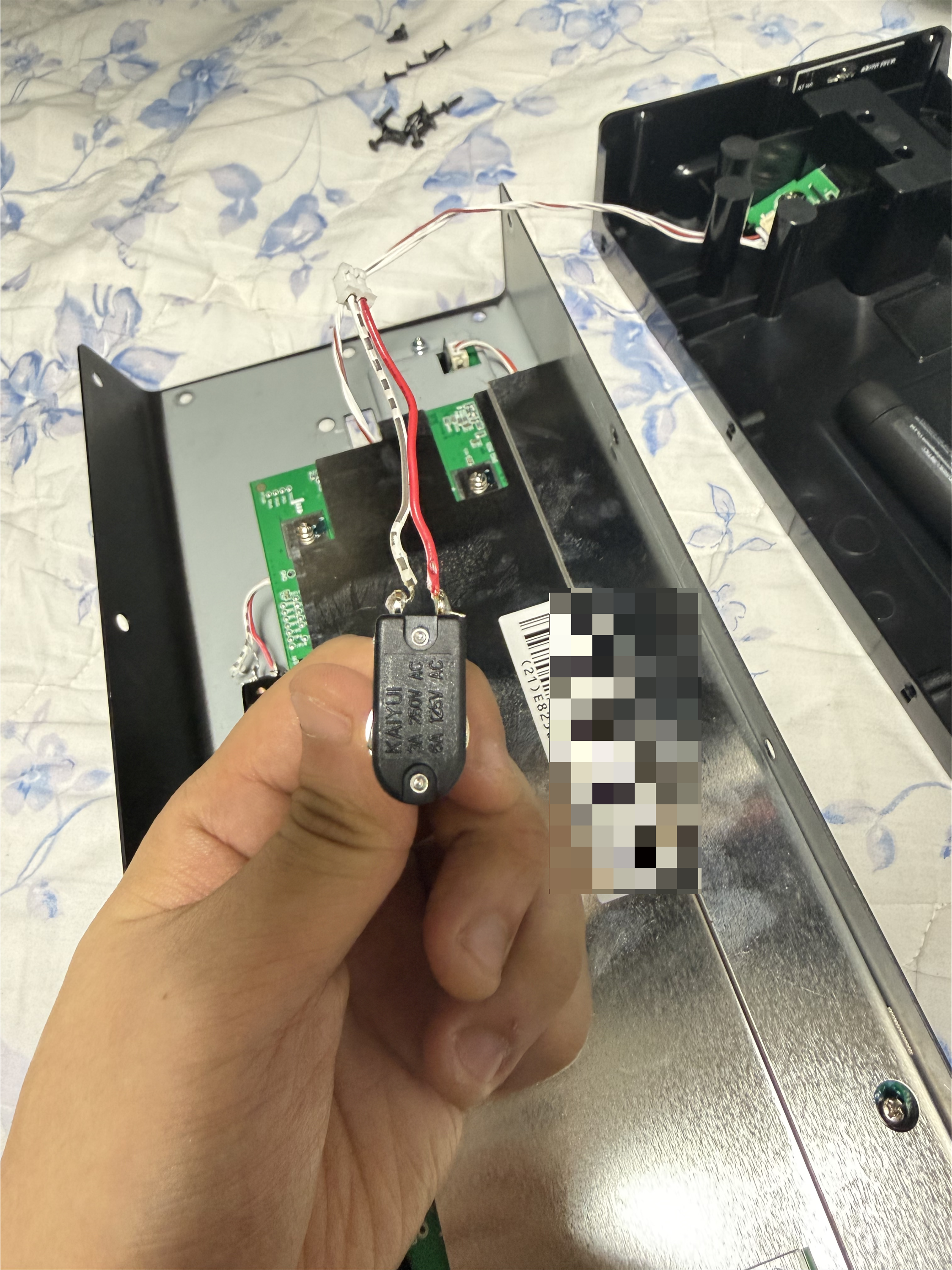

그 후 스위치의 해당 부분을 납땜을 통해 사진과 같이 분리시켜 줍니다



알리 익스프레스 직구 스위치와 교체 준비

새로운 스위치를 기존에 달려있던 커넥터와 납땜하여 기존 스위치가 있던 공간에 달아줍니다



장착 전 멀티미터를 통해 스위치 누름 동작 시 GND로 잘 동작하는지 확인 해주시면 더 좋습니다

검은선 까먹지말고 다시 연결 후 조립은 해체의 역순으로 해주시면 됩니다



사용한 도구 - 인두기 (알리익스프레스 직구) , 다이소 납, 전동 드라이버 (육각 2mm), 십자 드라이버, 풋스위치 (알리익스프레스 직구), 멀티미터
