기초 전자 회로 개념모음

1. 전자 회로

전기 회로

- 저항(R), 코일(L), 콘덴서(C)로 이루어진 회로

전자 회로

- RLC 외 다이오드, 트랜지스터 등 반도체 소자를 포함하는 회로



소자의 종류

저항, 인덕터, 커패시터, 다이오드, 트랜지스터 등등

전자 회로의 종류로는

1. 증폭 회로

2. 연산 증폭기

3. 변조 회로

4. 복조 회로

5. 필터 회로

6. 발진 회로

7. 논리 회로

8. 전원 회로

정도가 있습니다

1. 증폭 회로

- 입력 신호를 크게 만들어 출력(증폭기 : Amplifier)

증폭 회로는 신호의 세기(전력)를 높이기 위해 쓰이는 전기 회로이다. 증폭 회로를 통과한 출력 신호는 원래 입력신호와 모양이 같다
증폭 시, 이득(gain)은 입력된 신호의 전압과 출력된 전압의 비인 전압 이득(Voltage gain)과 입출력의 전력 측면에서 따지는 전력 이득(power gain)으로 정의된다. 때로는 전류의 이득도 생각할 수 있다. 이때 사용하는 단위는 데시(decibels, dB)을 많이 사용한다

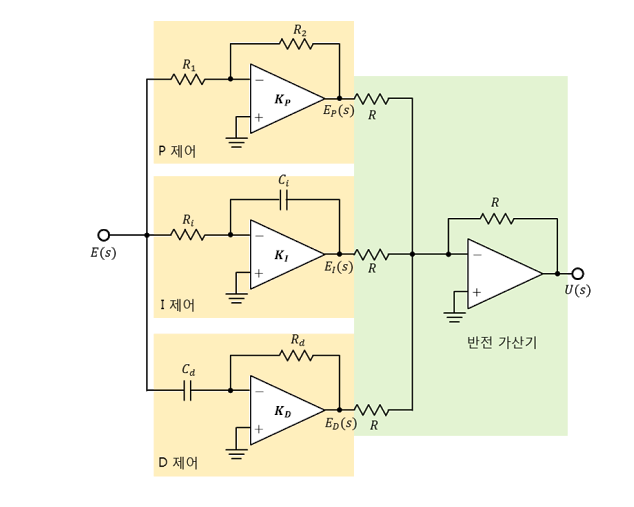

2. 연산 증폭기

- OP(Operational)-Amplifier 오피 앰프

- 미분/적분/발진 회로 만드는데 사용.

연산 증폭기(op-amp, Operational amplifier)는 두 개의 차동 입력과, 대개 한 개의 단일 출력을 가지는 직류 연결형(DC-coupled) 고 이득 전압 증폭기이다
하나의 연산 증폭기는 그 입력 단자 간의 전위보다 대개 백배에서 수 천배 큰 출력 전압을 생성한다

저항이 매우 커 OP앰프에는 전류가 거의 들어가지 못함



3. 변조 회로

- 고주파의 진폭 크기나 주파수를 변조하는 회로

- FM(Frequency Modulatioin) : 주파수 변조

- AM(Amplitude Modulation) : 진폭 변조



변조(modulation) : 고주파의 교류 신호를 저주파의 교류 신호에 따라 변화시키는 일. 신호의 전송을 위해 반송파라고 하는 비교적 높은 주파수에 비교적 낮은 가청주파수를 포함시키는 과정

반송파(carrier wave) : 변조에 사용되고 있는 고주파. 음성의 신호파를 운반하는 역할. 변조된 반송파=피변조파



4. 복조 회로

- (TV나 라디오로) 수신한 신호에서 음성 등을 추출하는 회로

- Demodulation



5. 필터 회로

- 특정 주파수 대 신호를 추출



6. 발진회로

- 정현파 같은 교류 신호를 만들어냄



7. 논리 회로

- 논리 연산 회로

논리 회로(영어: logic gate)는 불 대수를 물리적 장치에 구현한 것으로, 하나 이상의 논리적 입력값에 대해 논리 연산을 수행하여 하나의 논리적 출력값을 얻는 전자회로를 말한다. AND, OR, NOT의 기본 불 대수를 수행하며 이 기본 불 대수들의 결합으로 복합적인 논리 기능을 수행한다

문맥에 따라서 이상적인 논리 회로라는 말을, 인스턴스에 대해서 상승 시간이 없고 무제한의 팬아웃이라고 해석하거나 비이상적 물리장치라고 해석한다

컴퓨터에서 0과 1로 나타내는 회로

0은 0V(LOW), 1은 5V(HIGH)를 의미 논리회로로 구성하는 회로를 디지털 회로라 부름

다이오드를 이용해서 논리합(OR)과 논리곱(AND) 회로를 만들 수 있다

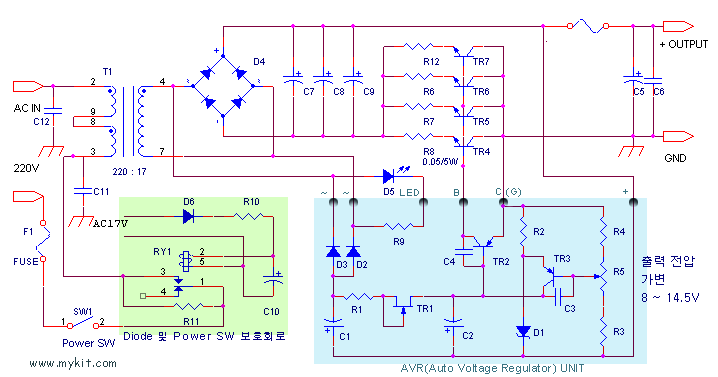

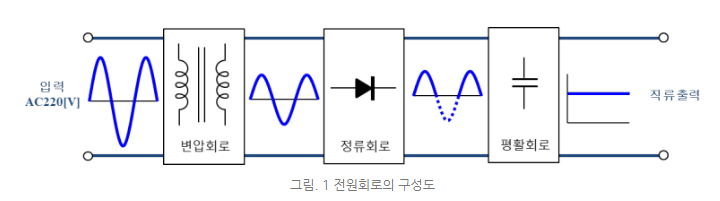

8. 전원 회로



- AC 어댑터 : 교류를 직류로 변환





미분회로, 적분회로



2. 트랜지스터 구조

 J-FET

- 접합형 전계 효과 트랜지스터(Junction Field Effect Transistor)

- N 채널 : 소스 전극 (S)와 드레인 전극 (D)를 가진 N형 반도체로 이루어진 얇은 층

- 게이트 : P 형 반도체 2개를 접합하여 전극을 연결한 것

바이폴라 트랜지스터와 FET의 차이

바이폴라 트랜지스터는 전자와 정공 두개가 동작하므로 바이폴라(바이는 2를 의미) 컬렉터 전류를 베이스 전류로 제어하는 전류 제어 방식

FET는 캐리어 하나가 동작하므로 유니폴라 트랜지스터, 게이트 전압에 따라 드레인 전류를 제어하는 전압 제어 방식

h 파라미터 등가 회로 1

- 트랜지스터로 회로 해석을 할수 없음

-> 저항, 전압, 전류원으로 표현 - 이때 필요한 지표

- h1 : 입력 임피던스 - 입력에서 본 저항

- h2 : 역방향 전압 이득 - 입력 전압이 출력 전압의 몇 배인지 의미

- h3 : 전류 이득 - 출력 전류가 입력 전류의 몇 배인지

- h4 : 출력 컨덕턴스 - 출력 측에서 본 저항 성분의 역수
