페이저, 정현파

페이저와 정현파란? 정현파를 복소수로 표현하는 방법

교류 회로를 해석할 때 가장 자주 등장하는 신호는 정현파이다. 정현파는 시간에 따라 사인 또는 코사인 형태로 반복되는 주기 신호이며, 전압이나 전류가 교류로 변할 때 가장 기본이 되는 파형이다. 일반적인 정현파 전압은 다음과 같이 표현할 수 있다.

v(t) = V_m cos(ωt + φ)

여기서 V_m은 최대값 또는 진폭, ω는 각주파수, t는 시간, φ는 위상이다. 정현파는 사인 형태와 코사인 형태 모두로 표현할 수 있으며, 서로 위상만 다른 같은 계열의 파형으로 볼 수 있다. 회로 해석에서는 기준을 통일하기 위해 보통 코사인 형태로 맞춘 뒤 계산하는 경우가 많다.

정현파를 시간 영역에서 그대로 다루면 계산이 복잡해진다. 예를 들어 위상이 다른 교류 전압이나 전류를 더하려면 삼각함수 덧셈 공식이 필요하다. 이때 사용하는 도구가 페이저(Phasor)이다. 페이저는 시간에 따라 변하는 정현파에서 공통으로 회전하는 시간항을 제외하고, 진폭과 위상 정보만 복소수로 표현한 것이다. 쉽게 말하면, 정현파를 복소평면 위의 화살표 하나로 바꿔서 나타내는 방법이다.

---

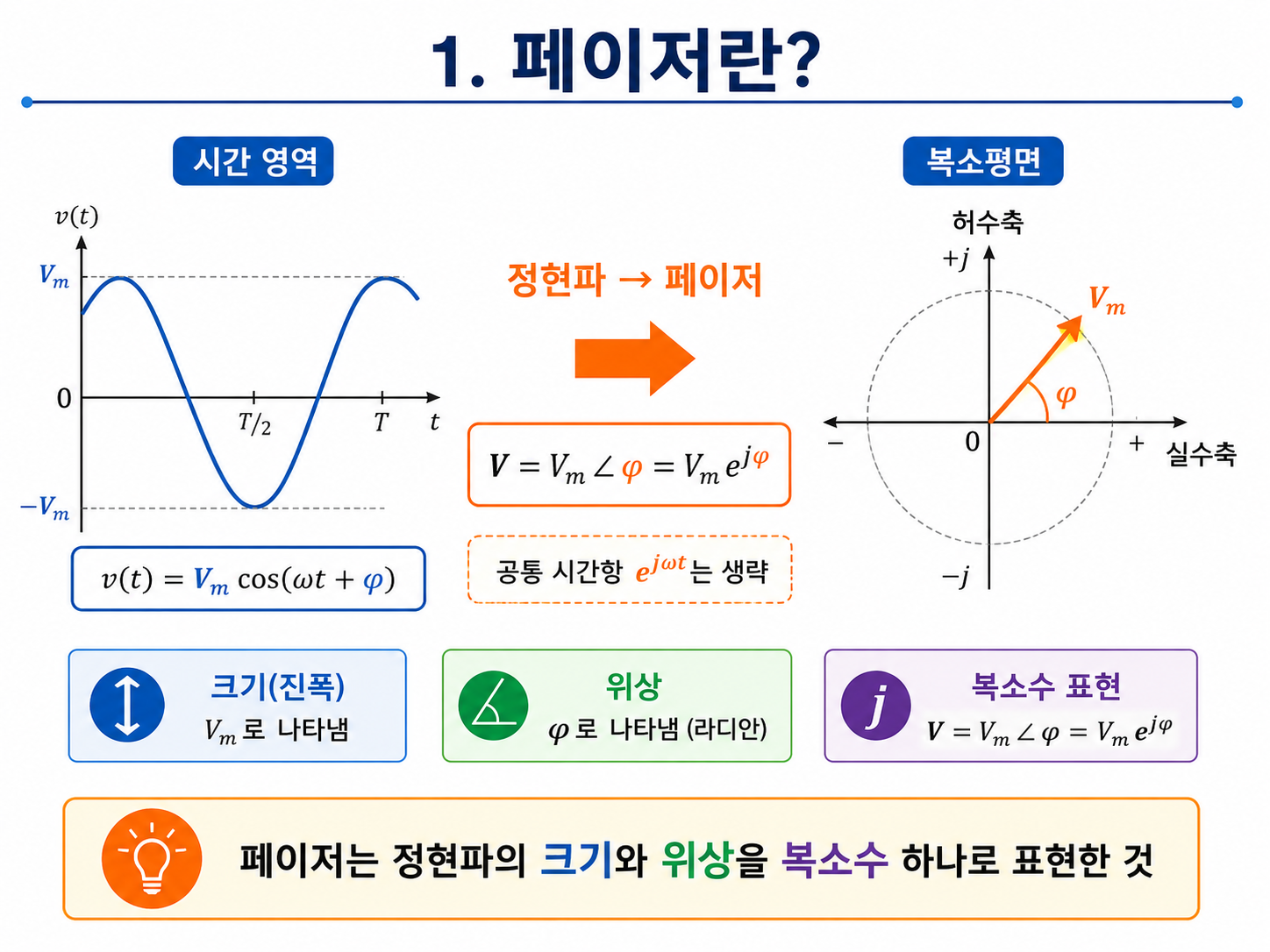

1. 페이저란?

페이저는 정현파의 크기와 위상을 나타내는 복소수 표현이다. 시간 함수로 표현된 정현파는 계속 변하지만, 페이저로 바꾸면 시간에 무관한 복소수 하나로 표현할 수 있다.

예를 들어,

v(t) = V_m cos(ωt + φ)

라는 정현파가 있을 때, 이 신호의 페이저는 다음과 같이 쓸 수 있다.

V = V_m ∠ φ

또는 지수형으로,

V = V_me^jφ

라고 쓸 수 있다.

즉, 시간 함수 v(t)는 매 순간 값이 변하는 파형이고, 페이저 V는 그 파형의 진폭과 위상만 남긴 복소수 표현이다. 예를 들어 A cos(2πft + φ)는 Ae^jφ 또는 A ∠ φ 형태로 나타낼 수 있다.

페이저를 쓰는 이유는 계산을 단순하게 만들기 위해서다. 선형 회로에 단일 주파수의 사인파를 입력하면, 정상상태 출력도 같은 주파수의 사인파가 된다. 달라지는 것은 주파수가 아니라 진폭과 위상이다. 그래서 회로 해석 시 매번 시간 함수 전체를 다루는 대신 진폭과 위상만 추적하면 된다.

---

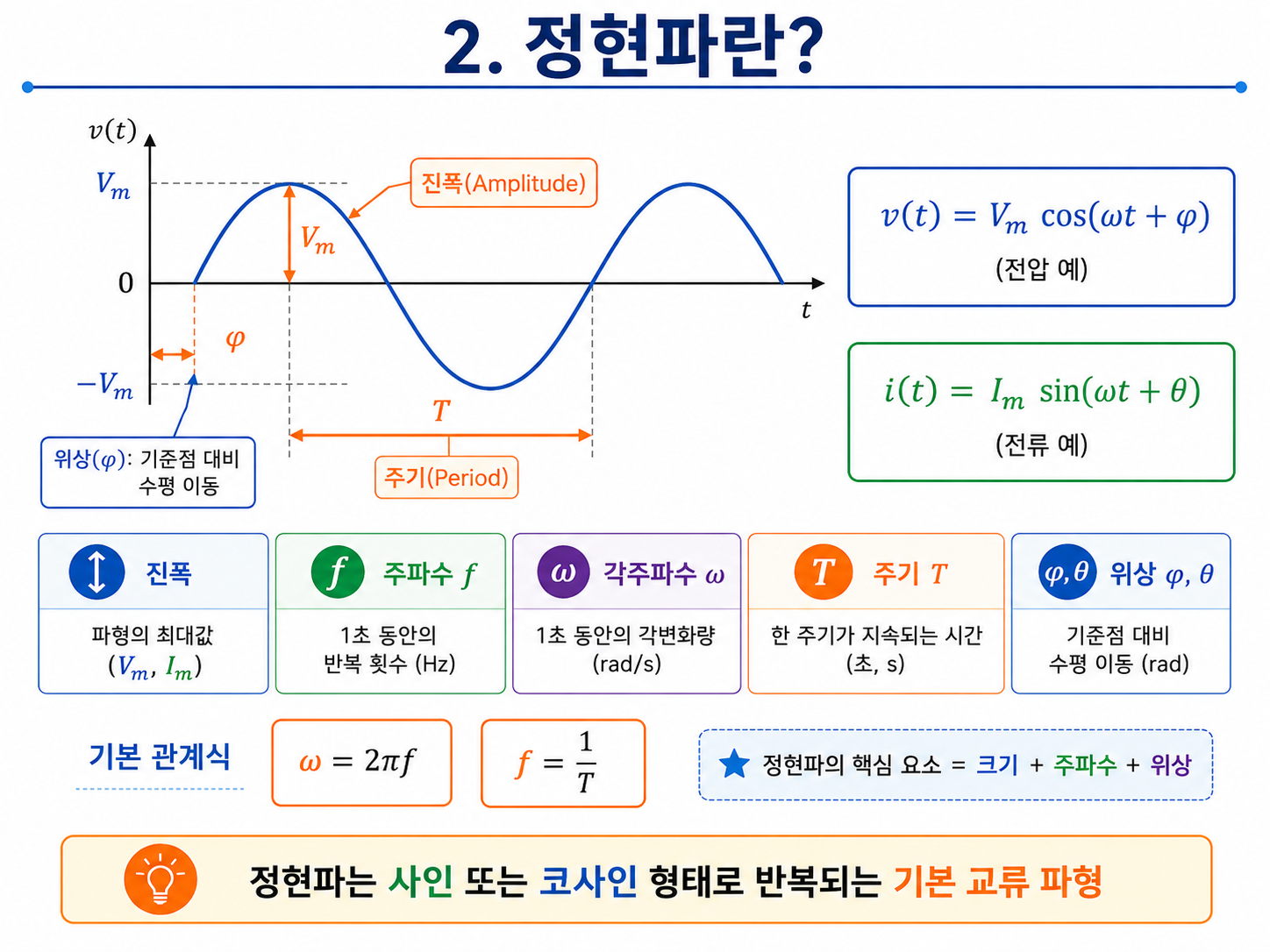

2. 정현파란?

정현파는 시간에 따라 사인 또는 코사인 형태로 반복되는 파형이다. 가장 일반적인 형태는 다음과 같다.

v(t) = V_m cos(ωt + φ)

또는

i(t) = I_m sin(ωt + θ)

로 쓸 수 있다.

각 항의 의미는 다음과 같다.

항목	의미
Vm, Im	최대값, 진폭
ω	각주파수, 단위 rad/s
f	주파수, 단위 Hz
T	주기
φ, θ	위상각
ωt + φ	편각 또는 전체 위상

각주파수와 주파수의 관계는 다음과 같다.

ω = 2πf

주기와 주파수의 관계는 다음과 같다.

f = 1 / T

정현파에서 중요한 것은 크기, 주파수, 위상이다. 크기는 신호의 세기를 의미하고, 주파수는 1초에 몇 번 반복되는지를 의미하며, 위상은 기준 파형보다 얼마나 앞서거나 뒤지는지를 의미한다. 회로이론에서는 정현파를 V_m sin(ωt) 형태로 설명하고, V_m, ω, 위상 Φ를 주요 요소로 정리한다.

---

3. 페이저로 정현파를 표현하는 방법

페이저 표현의 핵심은 다음 관계이다.

v(t) = V_m cos(ωt + φ)

를

V = V_m ∠ φ

로 바꾸는 것이다.

즉,

V_m cos(ωt + φ) ⇔ V_m ∠ φ

이다.

여기서 시간항 ωt는 생략된다. 생략한다고 해서 없어진 것이 아니라, 같은 주파수의 정현파들을 해석한다는 전제에서 공통항으로 따로 관리하는 것이다. 따라서 페이저에는 주파수 ω가 직접 표시되지 않는 경우가 많다.

오일러 공식은 페이저 표현의 수학적 기반이다.

e^jφ = cosφ + j sinφ

따라서

V_me^jφ = V_m(cosφ + j sinφ)

이고, 이것은 복소평면에서 실수부와 허수부를 갖는 벡터로 볼 수 있다.

V = V_m cosφ + jV_m sinφ

즉, 페이저는 다음 세 가지 형태로 표현할 수 있다.

표기법	형태	예시
직각좌표형	a + jb	3 + j4
극좌표형	r ∠ φ	5 ∠ 53.1°
지수형	rejφ	5ej53.1°

회로이론 자료에서도 페이저는 직각좌표형, 극좌표형, 지수형으로 나타낼 수 있으며, 각 형식은 서로 변환 가능하다고 설명한다.

---

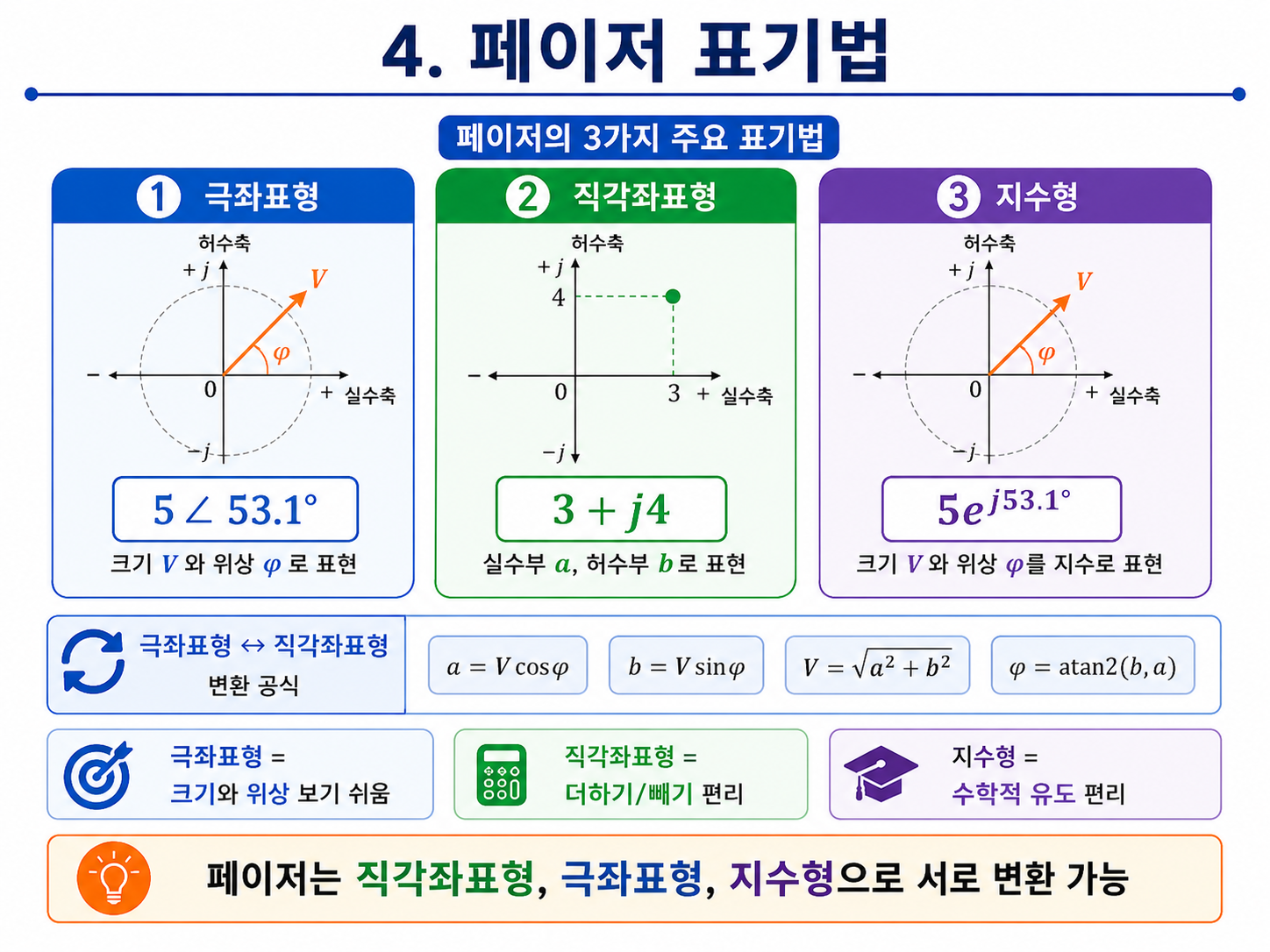

4. 페이저 표기법

페이저 표기법은 크게 세 가지로 나눌 수 있다.

4-1. 극좌표 표기

가장 직관적인 표기법이다.

V = V ∠ φ

예를 들어,

V = 10 ∠ 30°

라면 크기가 10이고, 위상이 30°인 페이저를 의미한다.

이 표기법은 전압이나 전류의 크기와 위상을 바로 볼 수 있기 때문에 회로 해석에서 자주 사용된다.

4-2. 직각좌표 표기

복소수의 실수부와 허수부로 나타내는 방식이다.

V = a + jb

여기서 a는 실수부, b는 허수부이다.

극좌표형과 직각좌표형의 변환은 다음과 같다.

a = V cosφ

b = V sinφ

반대로,

V = √(a² + b²)

φ = tan^-1(b / a)

단, 실제 계산에서는 tan^-1(b/a)만 단순히 사용하면 사분면을 잘못 판단할 수 있다. 계산기나 프로그램에서는 가능하면 atan2(b, a) 형태를 쓰는 것이 안전하다.

4-3. 지수형 표기

오일러 공식을 이용한 표기이다.

V = Ve^jφ

극좌표형과 의미는 같다.

V ∠ φ = Ve^jφ

공학 계산에서는 극좌표형 V ∠ φ가 보기 쉽고, 수학적 유도에서는 지수형 Ve^jφ가 편리하다.

---

5. 정현파와 페이저 변환 예시

예시 1

v(t) = 10 cos(ωt + 30°)

이면 페이저는 다음과 같다.

V = 10 ∠ 30°

예시 2

i(t) = 5 cos(ωt - 45°)

이면 페이저는 다음과 같다.

I = 5 ∠ -45°

예시 3: 사인파를 페이저로 바꾸는 경우

i(t) = 5 sin(ωt + 30°)

이 식은 바로 페이저로 바꾸기보다 코사인 기준으로 변환하는 것이 안전하다.

sin x = cos(x - 90°)

이므로,

i(t) = 5 cos(ωt + 30° - 90°)

i(t) = 5 cos(ωt - 60°)

따라서 페이저는

I = 5 ∠ -60°

이다.

이 부분이 계산에서 자주 틀리는 지점이다. 사인 기준과 코사인 기준을 섞으면 위상 부호가 틀어질 수 있다. 예를 들어 sin(2πft)는 코사인 기준으로 1 ∠ -90°에 해당한다.

---

6. 페이저를 쓰면 계산이 쉬워지는 이유

페이저를 사용하면 미분과 적분이 복소수 곱셈으로 바뀐다.

시간 영역에서,

v(t) = A cos(ωt + φ)

를 미분하면 위상이 90° 앞서고 크기는 ω배가 된다. 페이저 영역에서는 이것을 간단히 다음과 같이 표현한다.

d/dt ⇔ jω

즉, 미분은 jω를 곱하는 것과 같다.

적분은 반대로,

∫dt ⇔ 1 / jω

를 곱하는 것과 같다. 이 때문에 RLC 회로의 미분방정식이 페이저 영역에서는 단순한 대수방정식으로 변한다.

예를 들어 인덕터와 커패시터의 임피던스는 다음과 같이 표현된다.

Z_L = jωL

Z_C = 1 / (jωC)

따라서 시간 영역에서 복잡한 미분방정식을 풀지 않고도, 페이저 영역에서는 옴의 법칙처럼

V = ZI

형태로 계산할 수 있다. 정현파 정상상태 해석에서는 페이저를 사용해 시간에 따라 변하는 회로를 등가적인 임피던스 네트워크로 바꾸고, 대수적으로 해석할 수 있다.

---

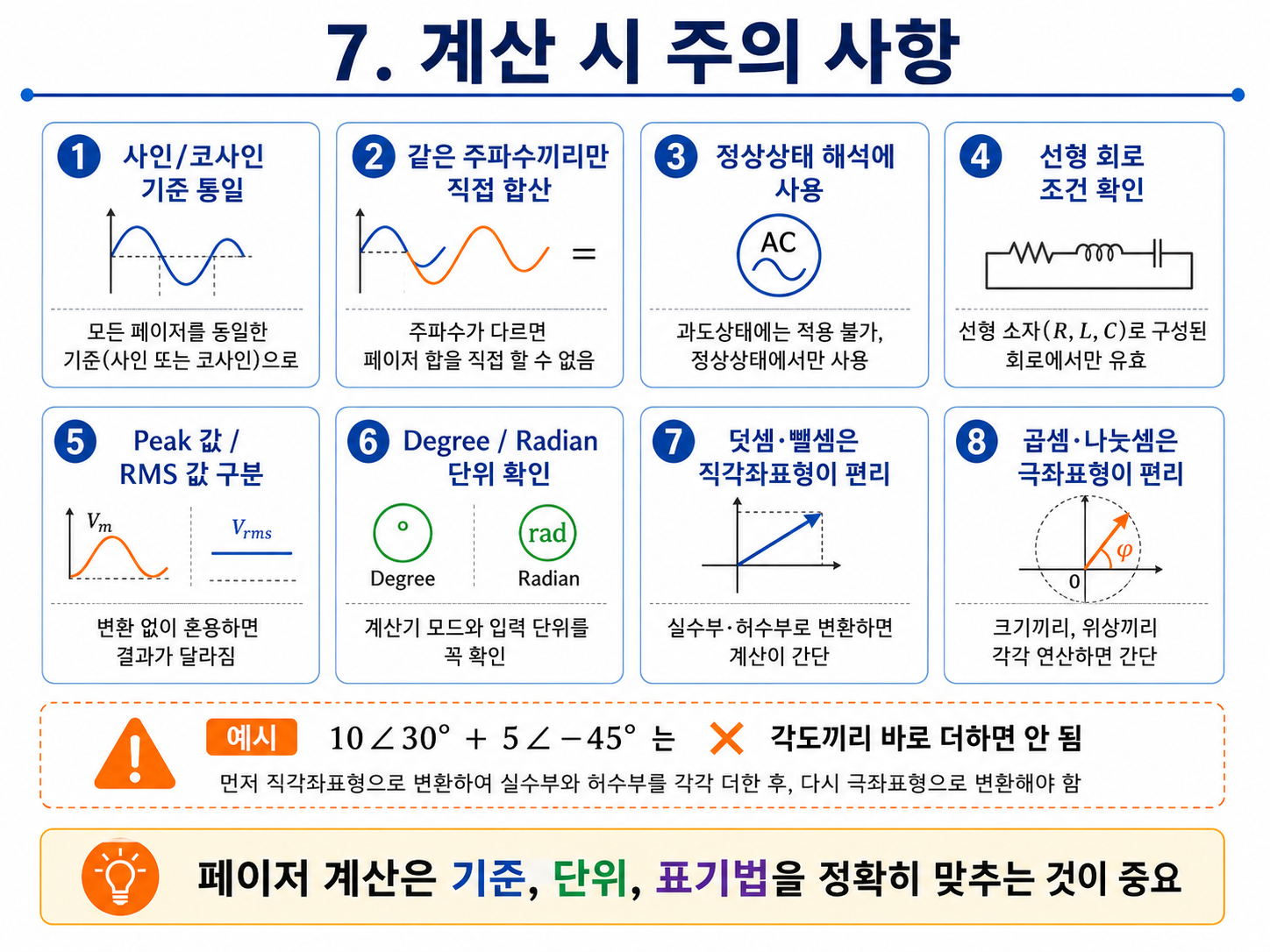

7. 계산 시 주의 사항

7-1. 사인 기준과 코사인 기준을 섞지 말 것

페이저 계산에서는 기준 함수를 통일해야 한다. 보통 회로이론에서는 코사인 기준을 많이 사용한다.

A cos(ωt + φ) ⇔ A ∠ φ

만약 식이 사인으로 주어졌다면 먼저 코사인으로 바꾼다.

A sin(ωt + θ) = A cos(ωt + θ - 90°)

따라서,

A sin(ωt + θ) ⇔ A ∠ (θ - 90°)

이다.

7-2. 주파수가 같은 신호끼리만 페이저로 바로 더할 수 있음

페이저는 기본적으로 같은 주파수의 정현파를 다룰 때 사용한다. 예를 들어 60Hz 신호와 1kHz 신호를 하나의 페이저로 바로 더하면 안 된다. 서로 회전 속도가 다르기 때문에 위상 관계가 시간에 따라 계속 변한다. 이 경우 각 주파수별로 따로 해석한 뒤, 마지막에 시간 영역에서 합산해야 한다.

7-3. 정상상태에서만 사용해야 함

페이저 해석은 회로가 충분히 시간이 지나 정상상태에 도달했다고 가정한다. 전원을 켠 직후의 과도응답은 페이저만으로 정확히 볼 수 없다. 과도응답까지 분석해야 한다면 라플라스 변환이나 시간 영역 미분방정식 해석이 필요하다.

7-4. 선형 회로 조건을 확인해야 함

페이저 해석은 기본적으로 선형 회로에서 잘 성립한다. 저항, 인덕터, 커패시터처럼 선형 소자로 구성된 회로에서는 단일 주파수 정현파 입력에 대해 출력도 같은 주파수의 정현파가 된다. 하지만 다이오드, 트랜지스터, 믹서, 클리핑 회로처럼 비선형성이 강한 회로에서는 고조파가 발생할 수 있으므로 단순 페이저 해석만으로는 부족하다. 이런 경우에는 소신호 등가회로로 선형화하거나, 하모닉 밸런스, 라플라스 해석, 시간 영역 시뮬레이션 등을 사용해야 한다.

7-5. Peak 값인지 RMS 값인지 확인해야 함

페이저의 크기를 최대값으로 쓸지 RMS 값으로 쓸지는 교재나 문맥에 따라 다를 수 있다. 회로 해석과 전력 계산에서는 RMS 기준을 많이 사용한다. 따라서 계산 전에 최대값 기준인지 RMS 기준인지 확인해야 한다.

예를 들어,

v(t) = 10 cos(ωt + 30°)

에서 10이 최대값이라면 RMS 값은

V_rms = 10 / √2 = 7.07

이다.

따라서 RMS 페이저로 쓰면

V = 7.07 ∠ 30°

가 된다.

하지만 문제에서 최대값 기준으로 페이저를 쓰라고 하면

V = 10 ∠ 30°

가 된다. 따라서 계산 전에 반드시 최대값 기준인지 RMS 기준인지 확인해야 한다.

7-6. 각도 단위를 확인해야 함

위상은 도(degree) 또는 라디안(rad)으로 표현할 수 있다.

180° = π rad

90° = π / 2 rad

계산기나 시뮬레이션 툴에서 degree 모드와 radian 모드를 잘못 설정하면 위상 계산이 완전히 틀어진다. 특히 sin, cos, tan^-1 계산 시 각도 단위를 반드시 확인해야 한다.

7-7. 덧셈과 뺄셈은 직각좌표형이 편함

페이저 덧셈과 뺄셈은 극좌표형보다 직각좌표형이 편하다.

예를 들어,

10 ∠ 30° + 5 ∠ -45°

를 바로 각도끼리 더하면 안 된다. 먼저 각각을 a + jb 형태로 바꾼 뒤 실수부끼리, 허수부끼리 더해야 한다.

10 ∠ 30° = 8.66 + j5

5 ∠ -45° = 3.54 - j3.54

따라서,

V_total = 12.20 + j1.46

이 된다. 이후 필요하면 다시 극좌표형으로 변환한다.

7-8. 곱셈과 나눗셈은 극좌표형이 편함

페이저 곱셈과 나눗셈은 극좌표형이 편하다.

곱셈은 크기를 곱하고 각도를 더한다.

A ∠ θ₁ × B ∠ θ₂ = AB ∠ (θ₁ + θ₂)

나눗셈은 크기를 나누고 각도를 뺀다.

(A ∠ θ₁) / (B ∠ θ₂) = (A / B) ∠ (θ₁ - θ₂)

따라서 계산 목적에 따라 표기법을 바꿔 쓰는 것이 좋다.

계산 종류	유리한 표기
덧셈, 뺄셈	직각좌표형 a + jb
곱셈, 나눗셈	극좌표형 r ∠ θ
미분, 적분 유도	지수형 rejθ

---

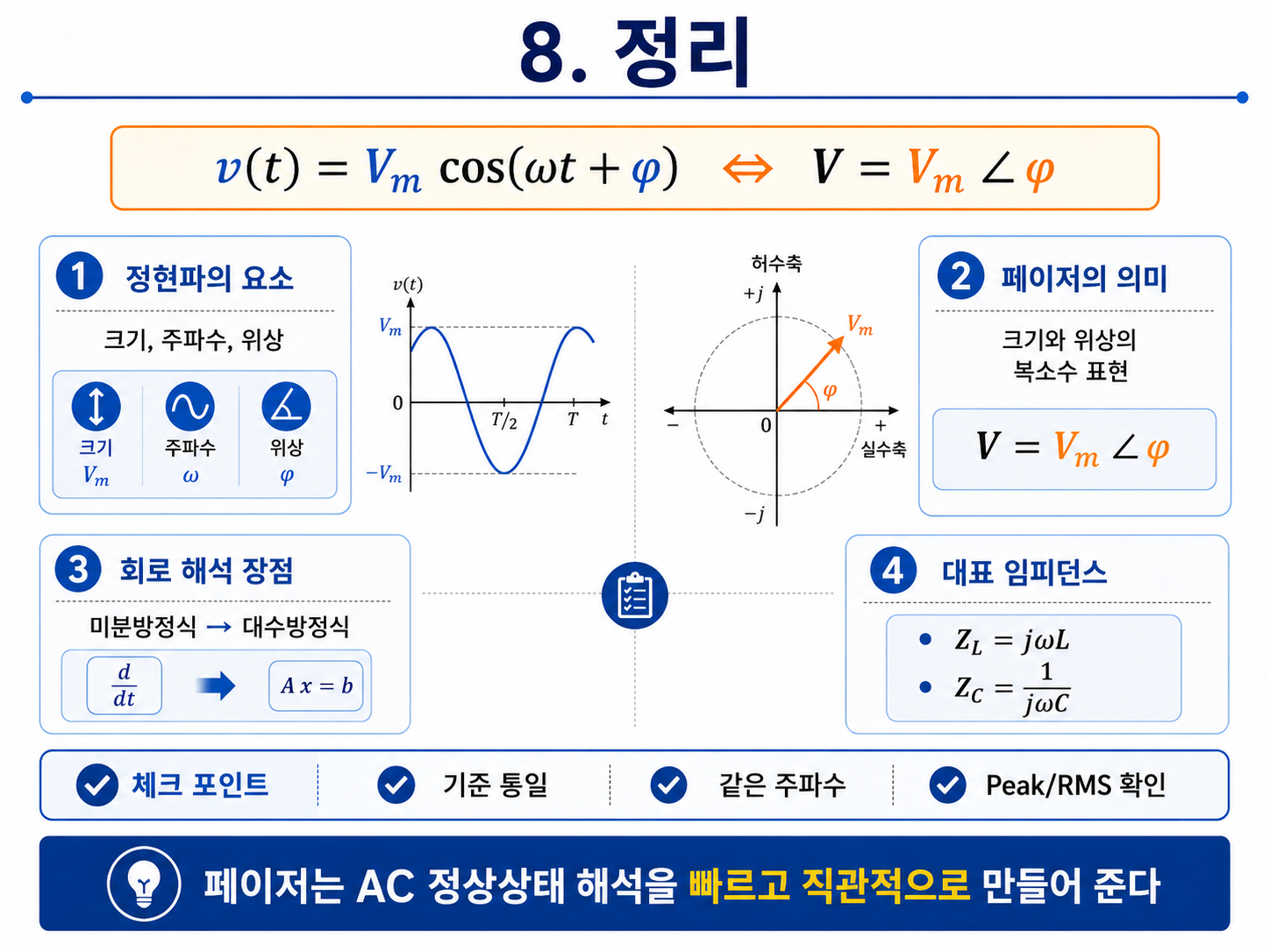

8. 정리

페이저는 시간에 따라 변하는 정현파를 복소수 하나로 표현하는 방법이다. 정현파의 공통 시간항을 생략하고, 진폭과 위상만 남기기 때문에 AC 회로 해석이 훨씬 단순해진다.

핵심은 다음과 같다.

v(t) = V_m cos(ωt + φ) ⇔ V = V_m ∠ φ

페이저를 사용하면 정현파의 덧셈, 뺄셈, 미분, 적분을 복소수 계산으로 바꿀 수 있다. 특히 RLC 회로에서는 인덕터와 커패시터를 각각 jωL, 1 / (jωC)라는 임피던스로 표현할 수 있어 회로 해석이 매우 간단해진다.
